VEC2Go - 3D-Kabelbäume auf dem Tablet
Mit der Verfügbarkeit von WebGL auch auf mobilen Endgeräten wird es möglich, dort auch komplexe 3D-Grafiken lokal zu rendern. Ein ressourcenhungriges Streaming von speziellen Servern entfällt.
Damit eröffnen sich ganz neue Anwendungsmöglichkeiten für Informationen, die in Form von KBL- oder VEC-Daten bereits existieren.
Um den Stand der Technik zu bewerten, hat 4Soft 2014 einen Proof-of-Concept Prototypen entwickelt, der Verlegewege und Stecker von Kabelbäumen clientseitig in einem Web-Browser visualisiert und auf Tablets sogar “anfassbar” macht.
Ziel war es insbesondere auch zu evaluieren, ob die Technik und die verfügbare Hardware als Basis für die Entwicklung professioneller 3D-Anwendungen im Kabelbaumumfeld geeignet sind.
Für den Prototypen wurden folgende Funktionen realisiert:
- Eine oder mehrere KBL-Dateien einlesen und die enthaltenen 3D-Informationen visualisieren.
- Zoomen (Scrollrad; Spreizgeste), Drehen (linke Maustaste; 1 Finger) und Verschieben (rechte Maustaste; 3 Finger) der Kabelbaumvisualisierung.
- Selektieren von Steckern und Segmenten
- Durchsuchbare Listendarstellungen für Teile (Parts), Stecker (Connectors), Module (Modules) und Leitungen (Wires)
- Anzeige von Eigenschaften (Properties) selektierter Komponenten
- Hervorheben (Highlighting) von selektierten Steckern und Segmenten
- Anzeige der Verlegewege einzelner Leitungen
- Fokussieren von Steckern (Kamerafahrt)
Wenn Sie sehen möchten, wie sich Ihr Browser bzw. ihr Tablet schlägt, dann probieren Sie es doch einfach aus:

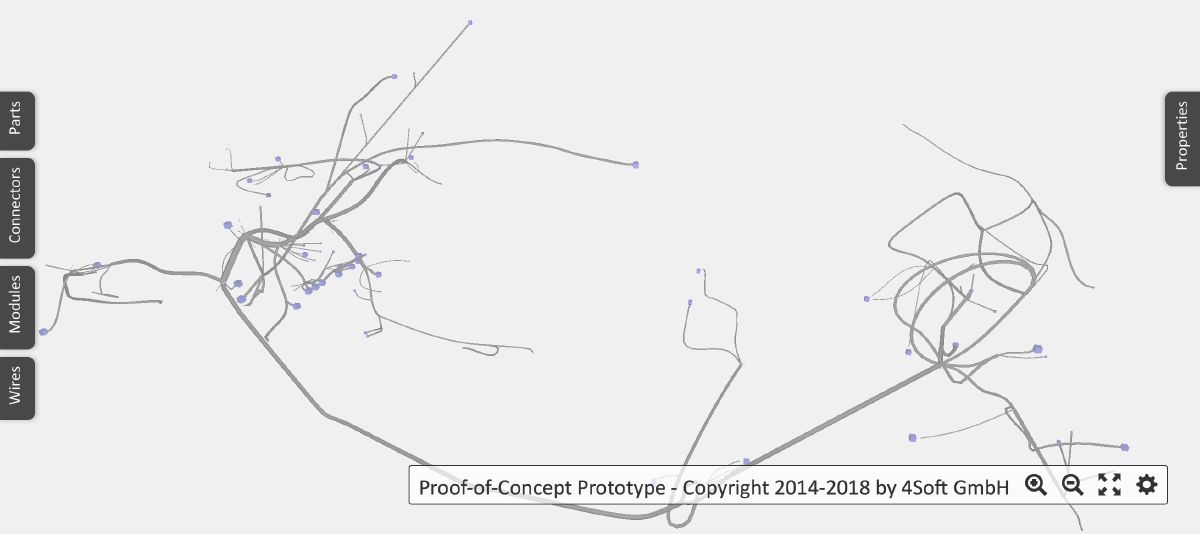

VEC2Go Proof-of-Concept Prototype
Die Beispieldaten entsprechen keinem realen Fahrzeug und wurden speziell für Demonstrationszwecke erstellt.
